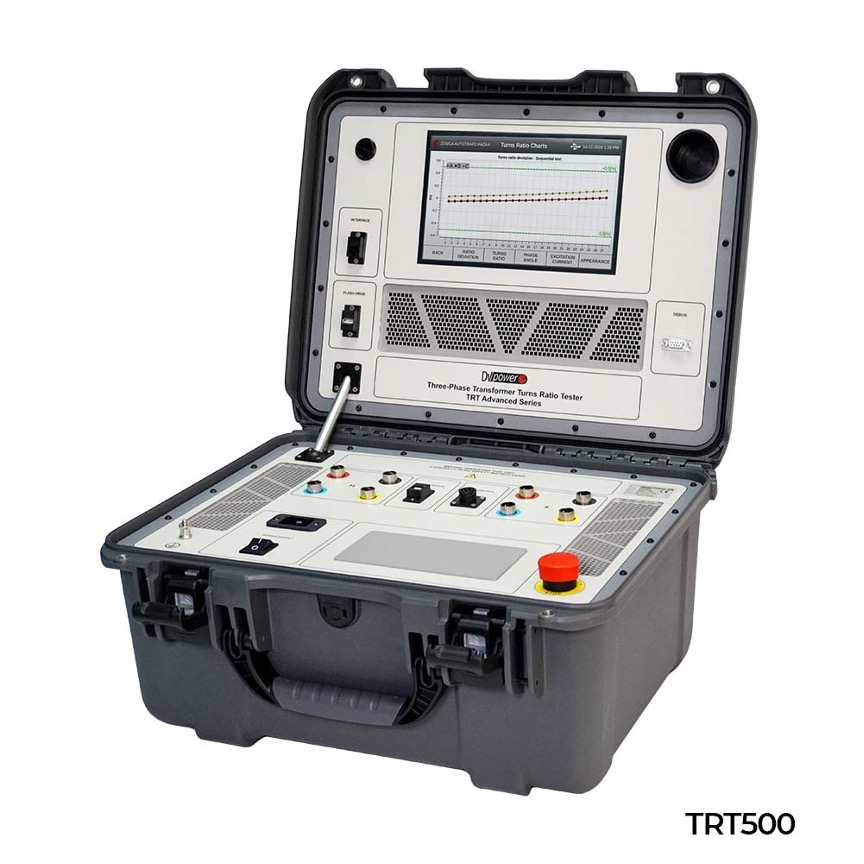

DV Power – TRT

Transformer Turns Ratio Tester

Strumenti di misura

Trasformatori di potenza

dv power trt

Gli strumenti della TRT serie standard sono strumenti di prova automatici, progettati appositamente per la misura del rapporto di trasformazione, della differenza di fase e della corrente di eccitazione dei trasformatori di potenza, di distribuzione e di misura.

Lo strumento TRT indica il rapporto di trasformazione del trasformatore, applicando la tensione agli avvolgimenti ad alta tensione, misurando in modo accurato la tensione negli avvolgimenti non sotto carico e visualizzando il rapporto di tali tensioni.

Il set di prova può essere utilizzato per le prove su trasformatori monofase e trifase, con e senza commutatori, in conformità ai requisiti della norma IEC 60076-1

scheda tecnica
contattaci

Scheda tecnica e/o caratteristiche peculiari

PRINCIPALI CARATTERISTICHE TECNICHE

Alimentazione

  • Collegamento: a norma IEC/EN60320-1; UL498, CSA 22.2
  • Alimentazione di rete: 90– 264 V A
  • Frequenza: 50/60 Hz • Potenza assorbita: 200 VA (per TRT03 e TRT33) 250 VA (per TRT63)



Misure del rapporto di trasformazione

  • Campo: 0,8 – 50 000
  • Risoluzione: 5 digits
  • Accuratezza tipica:
    • @1 V AC
    • 0,8 – 999: ±0,05%
    • 1 000 – 4 000: ±0,1%
    • @10 & 8 V AC
    • 0,8 – 999: ±0,05%
    • 1 000 – 3 999: ±0,1%
    • 4 000 – 15 000: ±0,2%
    • @40 V AC
    • 0,8 – 999: ±0,05%
    • 1 000 – 3 999: ±0,1%
    • 4 000 – 14 999: ±0,2%
    • 15 000 – 20 000: ±0,3%
    • @100 & 80 V AC
    • 0,8 – 999: ±0,05%
    • 1 000 – 3 999: ±0,05%
    • 4 000 – 14 999: ±0,1%
    • 15 000 – 19 999: ±0,2%
    • 20 000 – 50 000:±0,25%
    • @250 V AC
    • 0,8 – 999: ±0,03%
    • 1 000 – 3 999: ±0,05%
    • 4 000 – 14 999: ±0,05%
    • 15 000 – 19 999: ±0,05%
    • 20 000 – 50 000:±0,1%



Misure della corrente di eccitazione

  • Campo: 0 – 2 A
  • Risoluzione:
    • 0,0000 – 9,9999 mA 0,1 μA
    • 10,000 – 99,999 mA 1 μA
    • 100,00 – 999,99 mA 10 μA
    • 1,0000 – 2,0000 A 100 μA
  • Accuratezza tipica: ±(0,25% rdg + 0,5 mA)



Misure dell’angolo di fase

  • Campo: 0 – 360º
  • Risoluzione: 0,01º
  • Accuratezza tipica: ±0,05º



Tensioni di prova

  • TRT63A: 1, 8, 40, 100, 250 V AC
  • TRT63B: 1, 10, 40, 100, 250 V AC
  • TRT63C: 1, 8, 40, 80, 250 V AC
  • TRT33A: 1, 8, 40, 100 V AC
  • TRT33B: 1, 10, 40, 100 V AC
  • TRT33C: 1, 8, 40, 80 V AC
  • TRT03A: 8, 40, 100 V AC
  • TRT03B: 10, 40, 100 V AC
  • TRT03C: 8, 40, 80 V AC
