SATEC – BFM-DFR

Digital Fault Recorder da 40 canali

Strumenti di misura

Quadri elettrici e impianti BT

SATEC BFM DFR
SATEC BFM DFR scheda
satec bfm dfr scheda tecnica

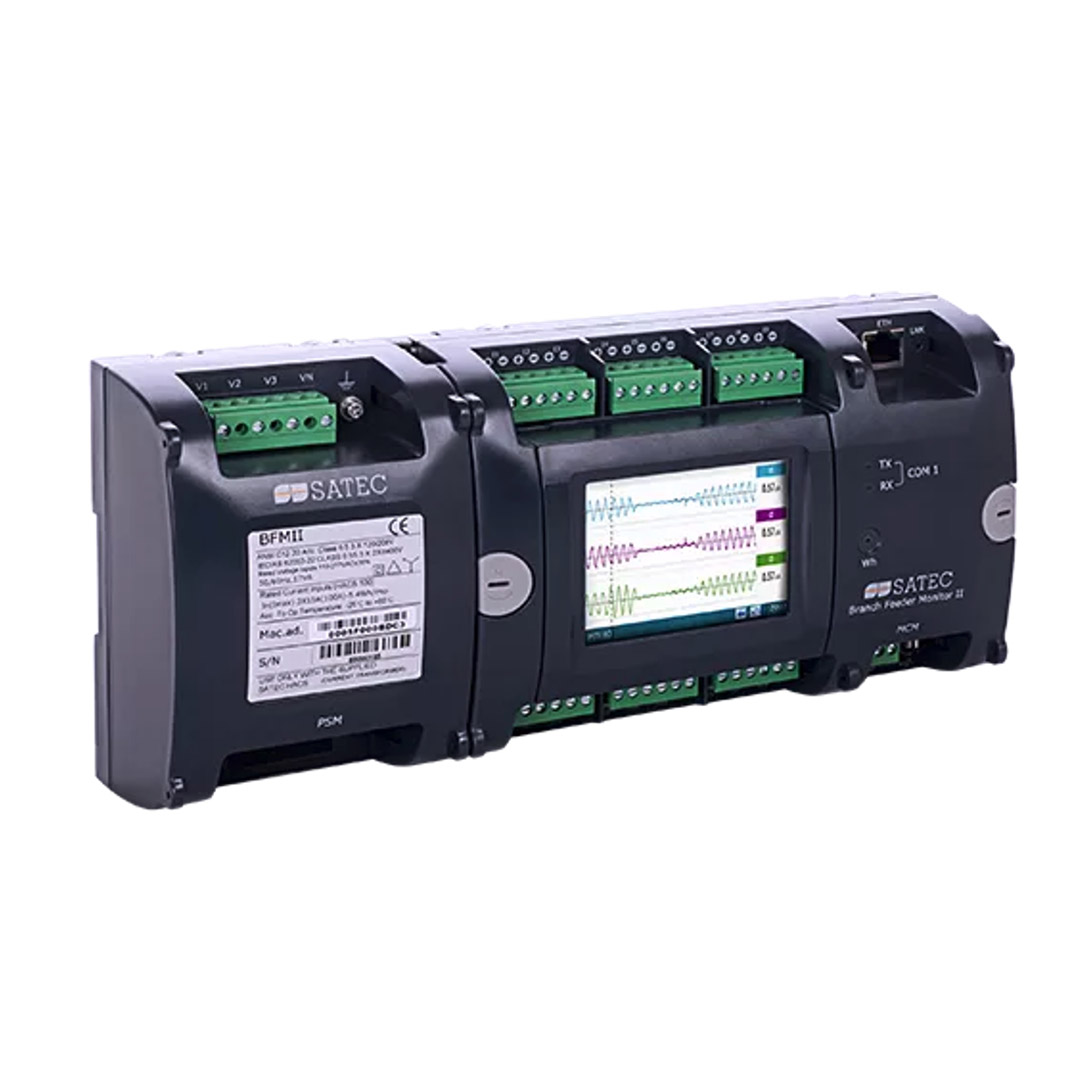

BFM-DFR è il  Branch Feeder Monitor di seconda generazione di SATEC GLOBAL e rappresenta la soluzione ideale per tutte le applicazioni in cui è richiesto un monitoraggio fino a 12 canali di corrente trifase che condividono una tensione comune o due fonti di tensione indipendenti.

Progettato per la digitalizzazione della sottostazione nei progetti di ammodernamento, Branch Feeder Monitor fornisce la registrazione digitale dei guasti a 40 volte la corrente nominale e la digitalizzazione completa della sottostazione, abilitata da ampie opzioni I/O e interfacce di comunicazione.

È un dispositivo modulare, che si adatta a ogni applicazione con la quantità ottimale di canali di corrente, I/O e interfacce di comunicazione.

Il BFM II è progettato per interfacciare i sensori di corrente ad alta precisione SATEC.

Le principali caratteristiche di BFM-DFR sono:

  • Registrazione di forme d’onda @ 64 campioni/ciclo; fino a 40 volte corrente nominale
  • fino a 12 carichi trifase
  • fino a 36 carichi monofase
  • varie combinazioni dei due

Comunicazione

  • Porte integrate: RS485; ETH
  • Opzionale: modem 3G
  • BACnet; Modbus RTU; DNP3.0
  • Norme IEC 60870-5-101/104
  •

I/O digitali e analogici (modulari)

  • Digitale: fino a 72 I/O digitali
  • Analogico: fino a 4 ingressi

Ingressi di corrente

  • 40 mA per TA HACS consigliati: HACS nominale 100 A o 200 A per l’installazione su TA di protezione secondaria da 5 A

scheda tecnica
contattaci

Scheda tecnica e/o caratteristiche peculiari

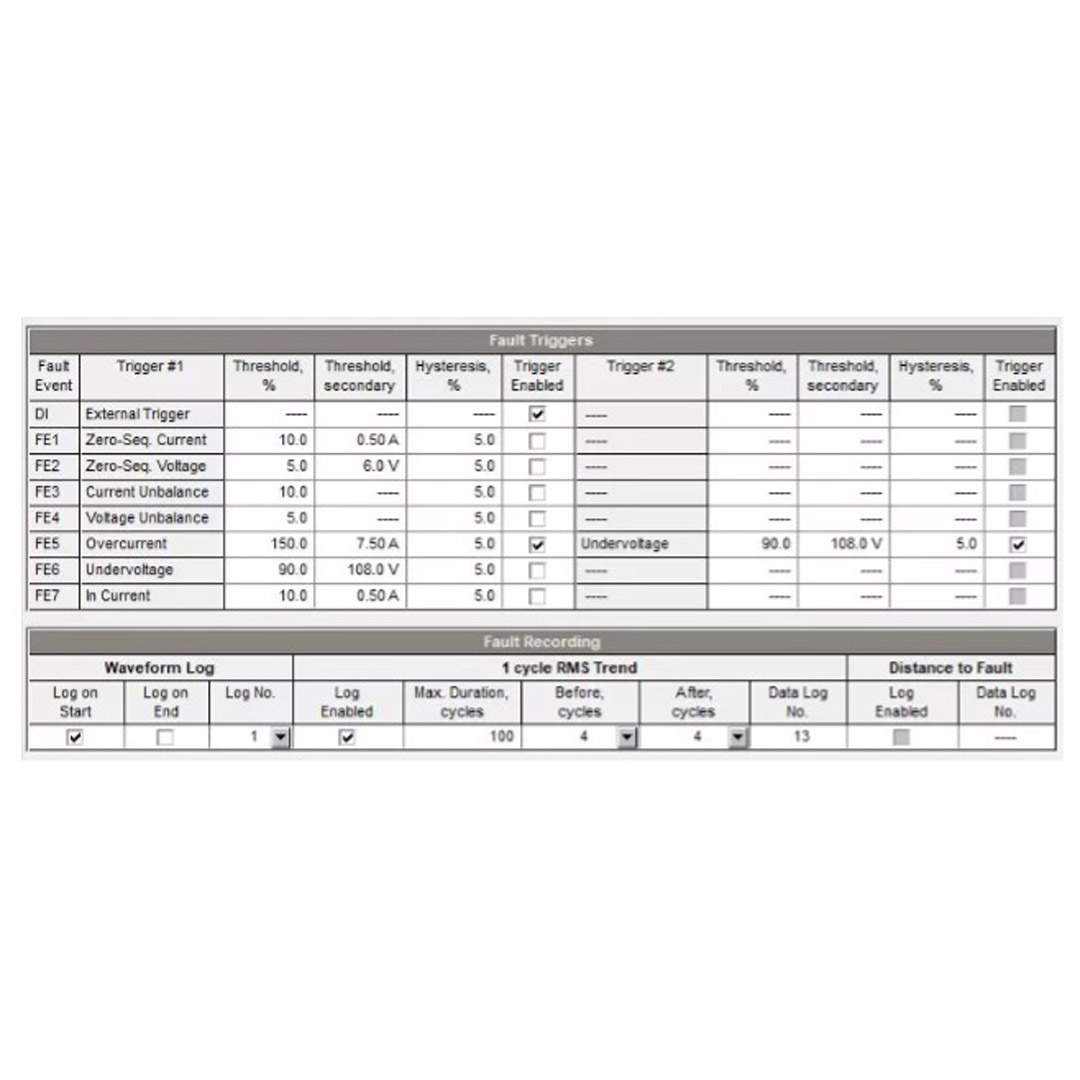

Registratore di guasti digitale

  • Acquisizione e registrazione della forma d’onda
  • Fino a 40 ingressi
  • Frequenza di campionamento: 64 campioni/ciclo
  • Registrazione simultanea di 12 canali di corrente trifase
  • Configurazione DFR dedicata

Misuratore di potenza

  • Precisione di classe 0,5S / 0,5 secondo IEC 62053-22 / ANSI C12.20
  • Potenza: Volts True RMS, ampere, potenza, energia, fattore di potenza, corrente di neutro e molti altri
  • Power Quality: spettro armonico individuale di tensione e corrente e angoli armonici fino al 25° ordine armonico
  • Tensione e corrente THD, TDD e fattore K
  • Registrazione dei dati di eventi e parametri

Analizzatore di armoniche

  • Tensione e corrente THD, TDD e fattore K,
  • Spettro e angoli armonici di tensione e corrente, fino al 25° ordine armonico

I/O modulare

  • Fino a 72 DI
  • Fino a 18 DO
  • 4 opzioni di ingresso analogico

Controllore logico programmabile

  • Controllore programmabile integrato
  • 4 setpoint di controllo, soglie e ritardi programmabili per ogni parametro
  • Controllo uscita relè (per allarme e protezione)
  • Tempo di risposta e aggiornamento di 1 ciclo

Modulo di visualizzazione grafica (GDM)

Display grafico touch-screen da 3,5″ a 320×240 pixel opzionale

Orologio in tempo reale

  • Funzioni di orologio e calendario integrate
  • Precisione: < 5 sec/mese @ 25°C

Interfacce di comunicazione

Incorporato:

  • RS485
  • Ethernet 10/100Base-T

Opzionale:

  • Modem 2G/3G

Protocolli di comunicazione

  • Modbus
  • ASCII
  • BACnet
  • 0
  • IEC 60870-5-101/104

Ingressi di corrente

  • Ingressi di corrente da 40 mA designati per i TA HACS di SATEC.

Ingressi Tensione e alimentazione

  • Tensione nominale: 120/208 – 277/480V AC (L-N/L-L)
  • Campo di ingresso: 70-561 V CA 50/60 Hz (collegamento diretto, L-L)
  • Autoeccitato dalle tensioni misurate
  • Alimentazione ausiliaria opzionale: 50-290 V CA, 40 * -290 V CC

Sicurezza

  • 3 livelli di sicurezza con password per proteggere le impostazioni dei contatori e i dati accumulati da modifiche non autorizzate
  • Design antimanomissione (sigillo di cablaggio)

Montaggio

  • Guida DIN
