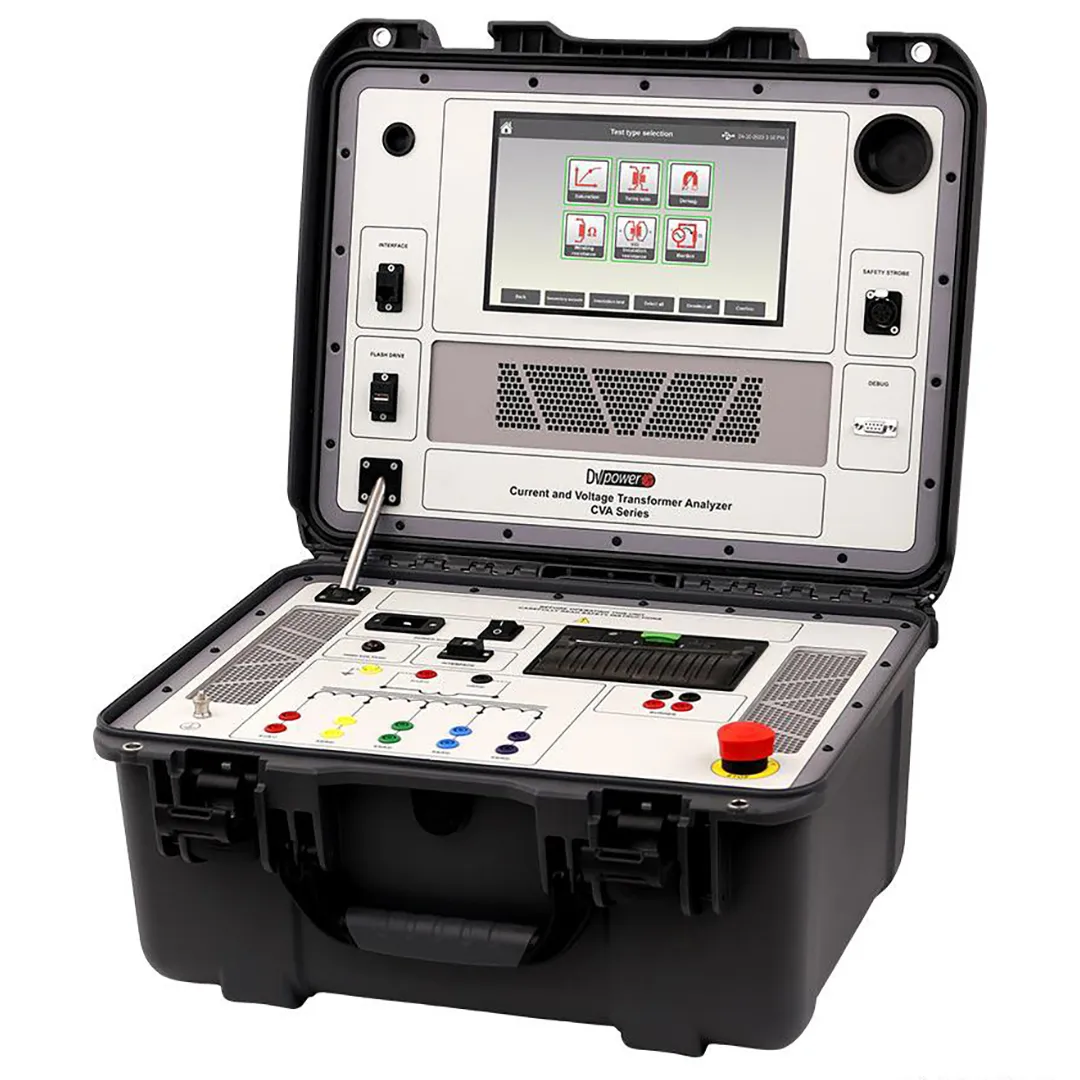

DV Power – CVA500– Current and Voltage Transformer Analyzer

DV-Power CVA 500 - Sistema portatile per la verifica di trasformator di misura TA e TV

Prodotti

dv power cva500

DV Power CVA500 permette un’esecuzione di test rapida e intuitiva dell’intera gamma di test di trasformatori di corrente (CT), trasformatori di tensione (VT) e trasformatori di tensione capacitivi (CVT) misurando simultaneamente il punto di ginocchio CT, il rapporto di spire, la polarità e la resistenza

dell’avvolgimento in tutte le prese.

Lo strumento può emettere fino a 2000 V CA (alla frequenza nominale, 50 o 60 Hz) per il test di saturazione (punto di ginocchio) e 500 V CC o 1000 V CC per il test di resistenza di isolamento.

Un ampio intervallo di misurazione della resistenza consente di misurare la resistenza dell’avvolgimento primario dei VT, oltre a quella dell’avvolgimento secondario. Il carico operativo viene misurato utilizzando la tensione nominale del carico (fino a 110 V CA).

scheda tecnica
contattaci

Scheda tecnica e/o caratteristiche peculiari

PRINCIPALI CARATTERISTICHE TECNICHE

Alimentazione

  • Collegamento: a norma IEC/EN60320-1; UL498, CSA 22.2
  • Alimentazione di rete: 90– 264 V A
  • Potenza assorbita: 250 VA



Uscita AC

  • Fino a 2000 V AC (Test rapporto e saturazione)
  • 1 A o 5 A AC (CT burden test)
  • Fino a 120 V AC (VT/CVT burden test)



Uscita DC

  • 500 V o 1000 V DC (Test resistenza d’isolamento)
  • Fino a  5 A DC (Test resistenza degli avvolgimenti)



Rapporti

  • Campo di misura: 0.8 – 20000
  • Risoluzione: 5 digits
  • Accuratezza:
    • 0.8 – 2 000: ±0.02%
    • 2 000 – 5 000: ±0.03%
    • 5 000 – 20 000: ±0.05%



Fase – Angolo

  • Campo di misura: 0 – 360º
  • Risoluzione: 0.01º
  • Accuratezza:: ±0.05º



Saturazione (Knee Point)

  • Tensione di misura: 0 – 2100 V
  • Risoluzione: 0.1 V
  • Accuratezza: ±0.05% @ ≥ 5 V ±0.5% @ < 5 V
  • Corrente di misura: 0 – 1 A / 10 A
  • Risoluzione: 0.1 mA @ < 1 A 1 mA @ ≥ 1 A
  • Accuratezza: ±(0.05% rdg +0.05% FS)



Resistenza degli avvolgimenti (CT, VT, CVT secondario)

  • Campo di misura: 0 – 999.9 Ω
  • Risoluzione: 4 digits
  • Accuratezza: ±(0.2% rdg + 2 mΩ)



Resistenza degli avvolgimenti (VT Primario)

  • Campo di misura: 0 – 99.99 kΩ
  • Risoluzione: 4 digits
  • Accuratezza: ±(0.2% rdg + 2 Ω)



Resistenza d’isolamento

  • Campo di misura: 0 – 20 GΩ
  • Risoluzione:
    • 0 – 99.99 MΩ 0.01 MΩ
    • 100.0 – 999.9 MΩ 0.1 MΩ
    • 1000 – 20000 MΩ 1 MΩ
  • Accuratezza: ±(3% rdg + 0.2 per GΩ) @ 1000 V DC ±(3% rdg + 0.4 per GΩ) @ 500      V DC



Burden (CT)

  • Tensione di misura: 0 – 45 V
  • Risoluzione: 0.001 V
  • Accuratezza: ±0.05% @ ≥ 5 V ±0.5% @ < 5V
  • Corrente di misura: 0 – 1 A / 7 A
  • Risoluzione: 0.001 A
  • Accuratezza: ±(0.05% rdg +0.05% FS)



Burden (VT, CVT)

  • Tensione di misura: 0 – 300 V
  • Risoluzione: 0.001 V
  • Accuratezza: ±0.05% @ ≥ 5 V±0.5% @ < 5V
  • Corrente di misura: 0 – 1 A / 7 A
  • Risoluzione: 0.01 mA
  • Accuratezza: ±(0.05% rdg +0.05% FS)
