DV Power – CAT500– Circuit Breaker Analyzers & Timers

DV-Power serie CAT - Misuratori dei tempi di manovra per interruttori

Prodotti

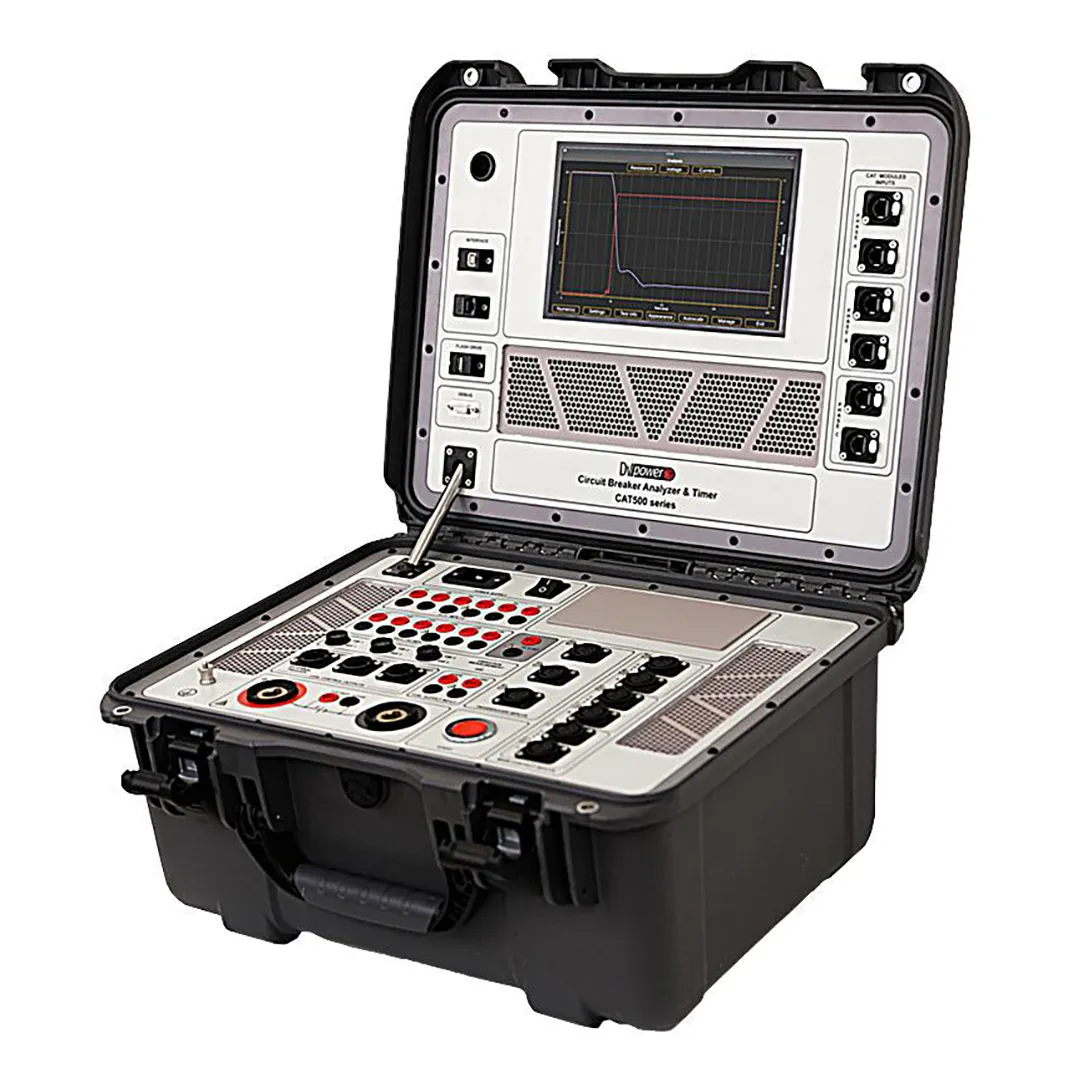

dv power cat500

CAT500 introduce alcune funzionalità di test uniche e consente di risparmiare significativamente il tempo necessario per la valutazione delle condizioni di tutti i tipi di interruttori di media e alta tensione.

I moduli CAT forniscono la misurazione del tempo dei contatti principale ad arco e della resistenza statica e dinamica degli interruttori AIS (Air Insulated Substation) con messa a terra su entrambi i lati (BSG).

Le misurazioni del tempo su un interruttore GIS con messa a terra su entrambi i lati sono applicabili per i casi più impegnativi per i test come CB GIS a funzionamento unipolare che ha una resistenza molto bassa degli involucri del polo o dove il CT non può essere incluso nel circuito di misurazione tra i punti di accesso del test.

Il modulo di test GIS è costituito da tre fonti di alimentazione isolate basate su batteria utilizzate per alimentare ciascun polo dell’interruttore controllato unipolare con una corrente alta.

La corrente di test è compresa tra 400 e 500 A per polo.

scheda tecnica
contattaci

Scheda tecnica e/o caratteristiche peculiari

PRINCIPALI CARATTERISTICHE TECNICHE

Alimentazione

  • Collegamento: a norma IEC/EN60320-1; UL498, CSA 22.2
  • Alimentazione di rete: 90– 264 V A
  • Potenza assorbita:
    • o 250 VA (without use of Micro Ohmmeter)
    • o 1900 VA (with use of Micro Ohmmeter 200 A)
    • o 3900 VA (with use of Micro Ohmmeter 500 A)



CAT Module

  • Numero canali: 2
  • Batteria Li-Po: 2 200 mAh, 7.4 V
  • Corrente massima per canale: 100 A DC
  • Campo resistenza statica: 0,1μΩ – 3 000 mΩ
  • Campo resistenza dinamica: 10 μΩ – 200 mΩ
  • Sample rate massimo: 40 kHz
  • Risoluzione minima: 25 μs
  • Comunicazione: digitale
  • Numero canali d’ingresso: fino 12 (3 x 4),



Misura dei tempi

  • Risoluzione:
    • da 0.025 ms a 1 s sampling rate 40 kHz
    • da 0,1 ms a 2 s sampling rate 10 kHz
    • da 1 ms a 20 s sampling rate 1 kHz
    • da 10 ms a 200 s sampling rate100 Hz
  • Accuratezza: ±0,05% della lettura

Ingressi analogici

  • 6 canali – Misura di corrente della bobina
  • 6 canali di tensione:
    • Campo di misura: ±1 V, ±5 V, ±60 V and ±300 V
    • AC/DC
    • The analog inputs are isolated with respect to all other circuits



Canali d’ingresso per misura di vibrazione

Progettato per la misurazione delle vibrazioni degli interruttori automatici

  • 3 canali – per sensori di monitoraggio delle vibrazioni



GIS channels inputs

Destinato alla funzione di misurazione del tempo BSG del GIS

  • 3 ingressi canale per pinze amperometriche AC



Uscita DC

  • 24 V tensione di alimentazione per pinze amperometriche



Misura della resistenza statica

  • Micro ohmetro incorporato (200 A o 500 A)
  • Campo di misura di corrente: 5 A – 200 A / 500 A
  • Tensione massima 6,2 V
  • Campo di misura della resistenza: 0,1 µΩ – 999,9 mΩ
  • Risoluzione: 0,1 µΩ
  • Accuratezza: ± (0,1 % rdg + 0,1 % FS)



Misura della resistenza dinamica

  • Canali di misura di tensione e corrente
  • DRM sampling rate 40 kHz (0.025 ms time resolution)
  • Risoluzione: 16 bit
  • Operazioni disponibili per l’interruttore durante il DRM test:
    • o Open (O)
    • o Close (C)
    • o O – C (auto reclose)
    • o C – O (make brake)
    • o O-CO
